Visitamos la fragata Méndez Núñez (F-104)

La fragata Méndez Núñez (F-104) ha atracado este pasado sábado, 12 de noviembre, en el Muelle Adosado del Dique de Levante del Puerto de Málaga. La última vez que estuvo en Málaga fue en febrero de 2018, cuando tuvimos la fortuna de poder visitarla junto a su hermana más moderna, la Cristóbal Colón (F-105), evento del que ya escribimos ampliamente en este mismo blog, dando lugar a la publicación de uno de los artículos más completos y detallados que existen sobre las fragatas F-100 de la clase Álvaro de Bazán de la Armada española.

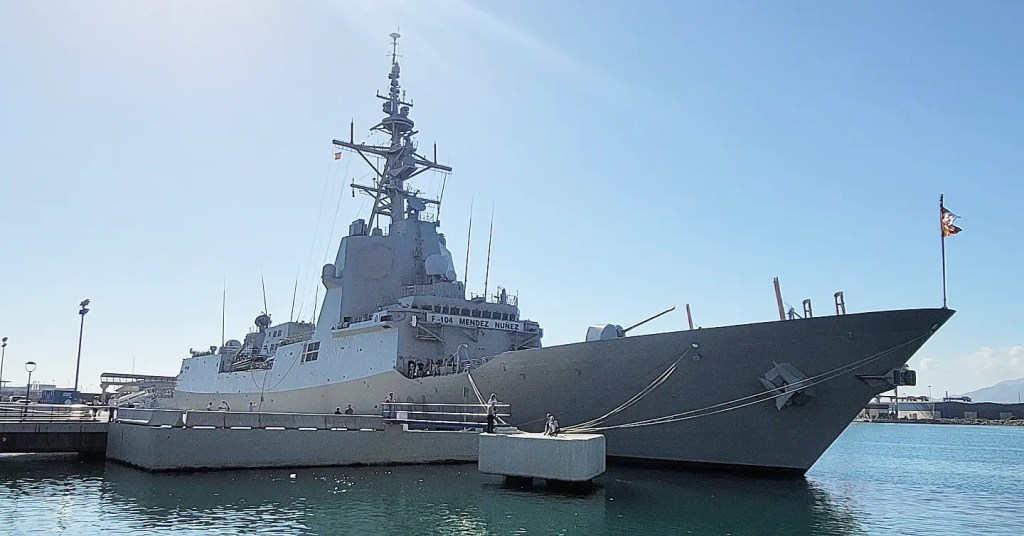

Vista de la fragata Méndez Núñez atracada en el Muelle Adosado del Dique de Levante del Puerto de Málaga (FOTO: JuanCris Ortiz)

VISITA DE DESCANSO TRAS LOS EJERCICIOS NEMO TRIALS 22 Y EYE EAGLE 22

La fragata salió de su puerto base en el Arsenal Militar de Ferrol el pasado 26 de octubre. Antes de entrar en Málaga, la fragata ya estuvo integrada en el ejercicio de guerra electrónica Nemo Trials 22 en colaboración con otros buques de la Armada y con la participación de distintas agencias de países OTAN, que han puesto a prueba las capacidades tecnológicas del buque y el adiestramiento de su dotación en aguas del golfo de Cádiz y del Estrecho de Gibraltar. Igualmente ha participado de manera destacada en el ejercicio Eye Eagle 22-03 organizado por el Mando Operativo Aeroespacial (MOA) en el área del Mar de Alborán, frente a la costa de Motril, junto con Grupo de Artillería Antiaérea I/71 Alhambra (GAAA I/71) del Ejército de Tierra, la Estación de Vigilancia Aerea n°9 (EVA 9) y cazas EF-18M del Ala 12 del Ejército del Aire y del Espacio destacados en la Base de Málaga.

La fragata Méndez Núñez pertenece a la clase F-100 y su especialidad es la defensa antiaérea y antimisiles (FOTO: JuanCris Ortiz)

Las fragatas F-100 son un referente que ponen de relieve, al más alto nivel, las características de una Armada tecnológicamente avanzada, equilibrada, interoperable y expedicionaria, capaz de actuar como principal componente del poder marítimo español para contribuir a la defensa y seguridad de los espacios marítimos de España, contando para ello con grandes capacidades, especialmente en relación con la defensa aérea, gracias a su radar SPY-1D, integrado en el sistema de armas Aegis, del que disponen todas las fragatas F-100 de la clase Álvaro de Bazán.

DESCRIPCIÓN DE LA FRAGATA MÉNDEZ NÚÑEZ

La Méndez Núñez (F-104) es la cuarta fragata F-100 de la Armada española, perteneciente a la clase Álvaro de Bazán, siendo botada en los astilleros de Izar (actualmente Navantia) en Ferrol y entrando en servicio en 2002. Recibe su nombre en memoria de D. Casto Méndez Núñez, contraalmirante español del siglo XIX famoso por su épico abordaje en 1861 contra el castillo de La Cotta, base de los piratas filipinos de Joló, así como por la gesta de dirigir eficazmente la lejana Campaña del Pacífico (1862-1871) donde tuvo lugar los victoriosos combates de Abtao, Valparaiso y El Callao frente a una coalición militar chilenoperuana.

Vista de la dársena del Puerto de Málaga desde el alerón de babor del puente de mando de la fragata, donde podemos ver el foco Scott de señales luminosas, un repetidor, una bitácora y los catalejos con giroscopio (FOTO: JuanCris Ortiz)

Al igual que el resto de su clase, la Méndez Núñez fue diseñada y construida en Ferrol por los astilleros Izar (anteriormente E.N. Bazán), aunque el buque fue finalizado cuando la empresa se reconvirtió en la actual Navantia. El coste de la fragata fue de unos 600 millones de Euros.

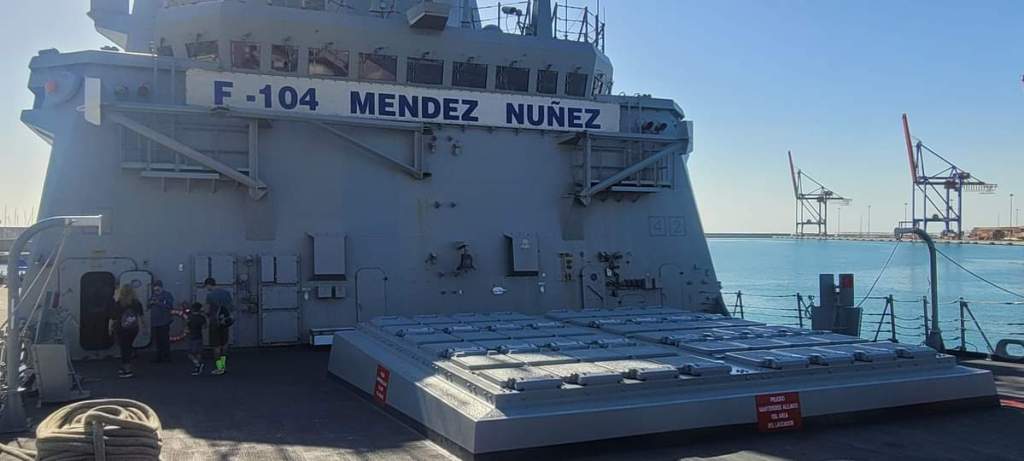

Vista desde el castillo de proa del VLS MK41 y del puente de mando (FOTO: JuanCris Ortiz)

La Méndez Núñez, al igual que las demás fragatas F-100 de la clase Álvaro de Bazán, son los primeros buques de guerra europeos que cuentan con el eficiente sistema de combate Aegis, de origen estadounidense, así como con el potente radar SPY-1D dotado de cuatro paneles en fase que es capaz de detectar el movimientos de aeronaves en un radio de 600 km, lo que que le permite actuar en igualdad de condiciones junto con las más modernas unidades de la Marina de los Estados Unidos. Tiene capacidad para detectar y seguir noventa blancos en movimiento, así como de dirigir las armas antiaéreas y de superficie con gran precisión contra los blancos seleccionados.

Montaje artillero MK45 de 127 mm en el castillo de proa, instalado por delante del VLS MK41 (FOTO: JuanCris Ortiz)

Las F-100 de la clase Álvaro de Bazán son los primeros buques españoles que disponen de un casco dotado con protección balística de acero de alta resistencia. Igualmente el casco del buque se diseñó con formas rectas y aristas al objeto de minimizar su eco radar, reduciendo su detectabilidad. Las fragatas F-100 están equipadas también con sistemas de contramedidas y guerra electrónica de diseño y fabricación nacional del modelo Alderabán de la empresa Indra. Como contramedidas dispone de cuatro grupos de morteros lanzachaff MK-137 Mod 2 que disparan señuelos para intentar perturbar y confundir los misiles enemigos que busquen atacarle, así como con un sistema acústico de perturbación para defensa antitorpedos del modelo AN/SLQ-25A Nixie.

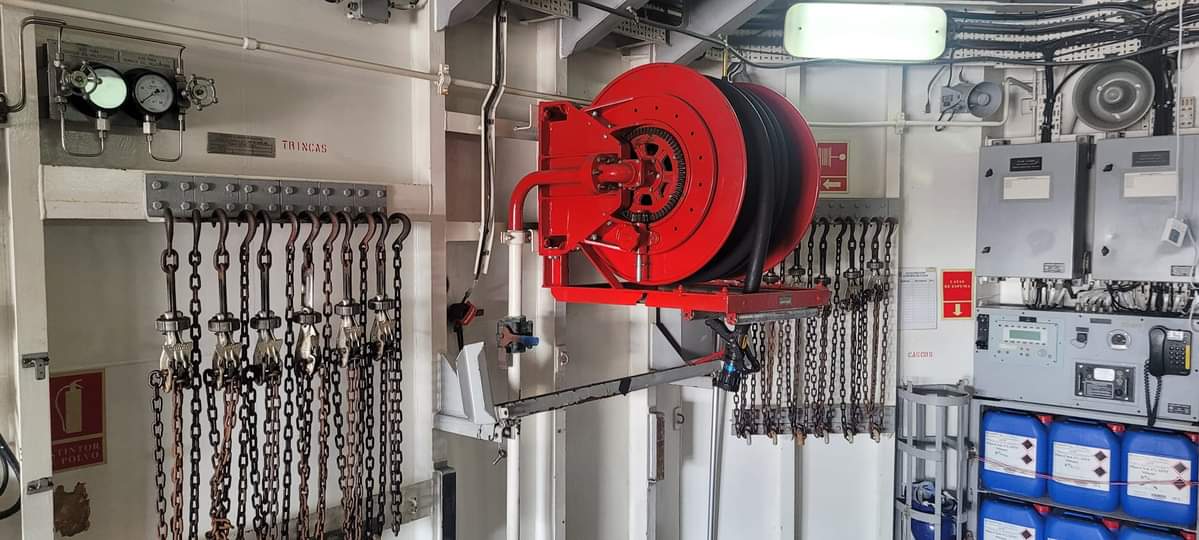

Panoplia de cadenas para trincar el helicóptero embarcado para evitar que se mueva con los movimientos de la mar y manguera antiincendios dentro del hangar de aeronaves de la Méndez Núñez. La seguridad es algo que prima dentro de los buques de la Armada tal y como salta a la vista (FOTO: JuanCris Ortiz)

Como el resto fragatas de la clase F-100, la Méndez Núñez va propulsada por un sistema CODOG (son las siglas de Combined Diesel Or Gas) que consiste en la combinación de motores diésel o turbinas de gas para la propulsión de la nave, dependiendo de si se necesita navegar a velocidad de crucero, para lo que dispone de dos motores diésel modelo Bazán Bravo-Caterpillar 3600, o si se necesita la máxima velocidad, para lo que va equipada con dos potentes turbinas de gas General Electric LM-2500. Los motores diésel van montados sobre unas piezas elásticas del tipo Silentblock, que no transmiten ruido ni vibraciones al casco, logrando que las fragatas F-100 sean más difíciles de detectar por el sónar de los submarinos.

Canasta para cuatro contenedores de misisles antibuque AGM-84 Harpoon. Hay uno a cada banda y normalmente, en tiempo de paz, suele llevar unicamente la mitad (FOTO: JuanCris Ortiz)

Como armamento antibuque, las fragatas F-100 disponen de dos cestas con lanzadores cuádruples de misiles AGM-84 Harpoon. Para lucha antisubmarina dispone de dos lanzatorpedos dobles de torpedos Mk-46. Como artillería lleva instalado un potente cañón tipo Mk-45 de 127 mm. con capacidad de disparar 20 proyectiles por minuto a unos 23 km de alcance. El armamento principal de la fragata consiste en un lanzador vertical de misiles (VLS) Mk-41 de 48 celdas, donde cada celda puede contener 4 misiles antiaereos de medio alcance ESSM o un único misil antiaéreo de largo alcance SM-2. Como dotación aerea embarcada puede operar con un helicóptero SH-60B LAMPS III Seahawk, preparado para la lucha antisubmarina y antisuperficie. También dispone de dos lanchas auxiliares RHIB Zodiac Hurricane, muy útiles para operaciones de visita y registro o para operaciones de salvamento, búsqueda y rescate.

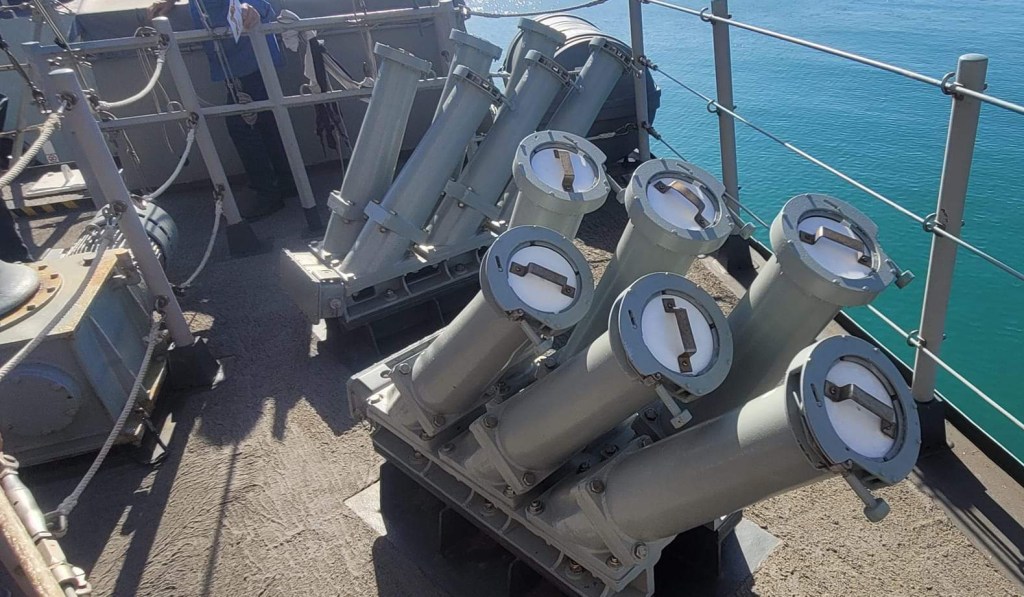

Morteros lanzachaffs MK-137 mod 2 usados para disparar señuelos como contramedidas frente a misiles atacantes (FOTO: JuanCris Ortiz)

PLANES DE FUTURO PARA LAS FRAGATAS F-100

Actualmente el Ministerio de Defensa ha concertado la modernización de media vida de las cinco fragatas F-100 que tiene la Armada, dado que las cuatro primeras están a punto de cumplir los 20 años de servicio en la Flota durante el periodo del 2022 al 2026, por lo que afrontarán una profunda modernización MLU (Mid Life Upgrate) que afectará a la revisión del casco y la propulsión, el cableado eléctrico, las tuberías, las comunicaciones, los procesadores de información, la protección ambiental, la habitabilidad, etc.

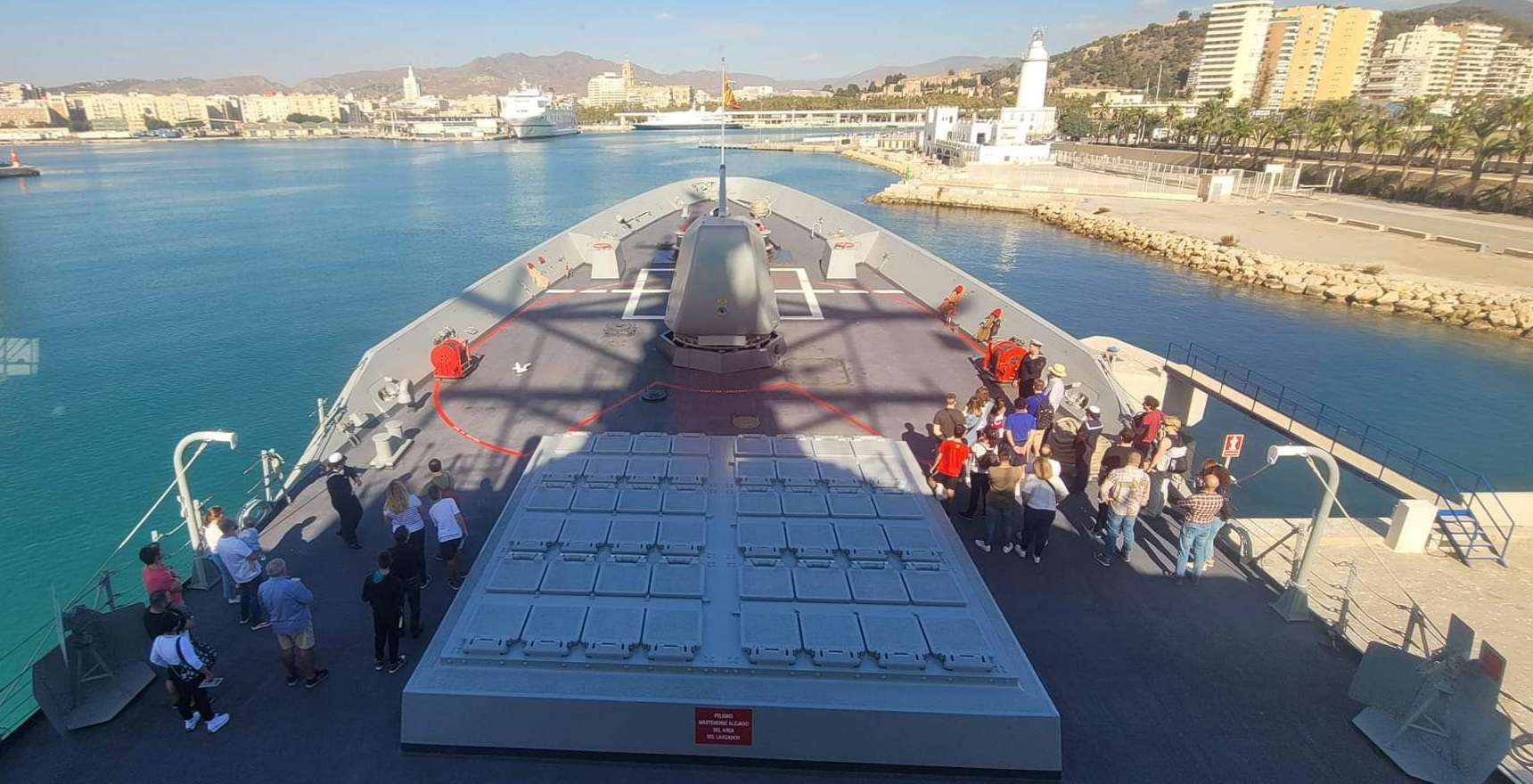

Vista del castillo de proa de la fragata Méndez Núñez desde el puente de mando. También se puede ver la icónica Farola, que es el faro del Puerto de Málaga (FOTO: JuanCris Ortiz)

También se ha previsto la sustitución de los equipos electrónicos obsoletos relacionados con el sistema de combate por otros mas modernos y capaces, que serán comunes con las nuevas fragatas F-110 de la clase Bonifaz, como los Regulus i Rigel de Guerra Electrónica, el sistema de vigilancia y seguimiento ISRST i110, el nuevo radar de vigilancia de superficie PRISMA-25X, e incluso la revisión del armamento, incluyendo la sustitución de los misiles antibuque Harpoon por los NSM noruegos de nueva generación y dotados con características furtivas, así como la instalación de una novedosa estación CWIS de defensa cercana antimisiles RWS-25 RFG de Escribano junto con otras dos estaciones RWS Sentinel 2.0 también de Escribano para defensa anti-HAS y contra amenazas disimilares.

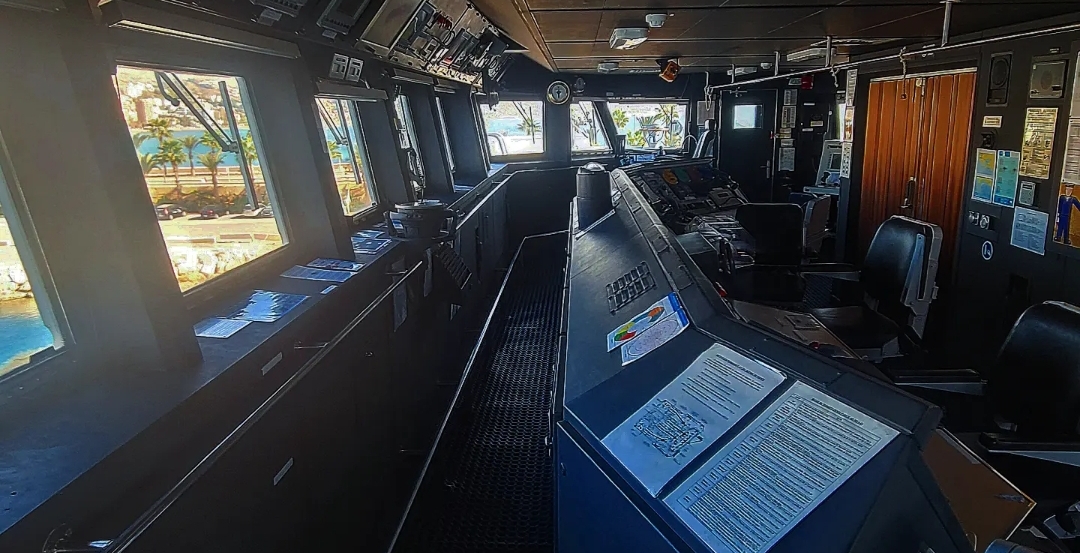

Interior del puente de mando. Desde aquí se pilota la fragata entre otras cuestiones relacionadas con el rumbo y la navegación (FOTO: JuanCris Ortiz)

El coste estimado de la modernización será de cerca de 400 millones de Euros por unidad, entrando la primera fragata en el programa MLU a partir del año 2025. Con estas obras se espera dejar a las fragatas F-100 de la clase Álvaro de Bazán como nuevas, siendo capaces de afrontar los retos actuales y previstos por otros 15 o 20 años más de servicio, al menos hasta que se diseñen y construyan las fragatas F-120 que les deban dar relevo en el futuro.

Los dos cañones Oerlikon de 20 mm estaban en esta ocasión desmontados, encontrandose los montajes cubiertos y adujados con unas lonas de protección. Está previsto que ambos se sustituyan por un par de montajes RWS Sentinel 2.0, más modernos y capaces como defensa anti-HAS (FOTO: JuanCris Ortiz)

CARACTERÍSTICAS GENERALES

Astillero: Izar en Ferrol
Clase: Clase Álvaro de Bazán (F-100)
Coste: 600 millones de €.

Autorizado: 31 de enero de 1997
Botado: 28 de febrero de 2002
Asignado: 3 de diciembre de 2003

Desplazamiento: 5.800 Tn
Eslora: 146,72 m
Manga: 18,6 m
Calado: 4,75 m

Armamento:
• 1 VLS de 48 celdas
• 8 SSM Harpoon
• 1 cañón de 127 mm
• 2 cañones de 20 mm
• 4 ametralladoras de 12,70 mm
• 2 ametralladoras de 7,62 mm
• 4 tubos Mk.32 Mod.9 de 324 mm con 12 torpedos Mk.46 Mod.54

Aeronaves: 1 helicóptero Seahawk SH-60B Lamps III

Sensores
• Radar SPY 1-D Sistema AEGIS,
• Dirección de tiro Dorna RTN-30 y AN/SPG-62 FCR
• Sonar: ENOSA LWHP53SN
• Guerra electrónica: ESM/ECM Indra SLQ-380 Aldebarán y CESELSA Regulus Mk 9500
• Señuelos antitorpedos: SLQ-25A Enhaced Nixie

Velocidad máxima: 29 nudos
Autonomía: 5.000 millas náuticas a 18 nudos
Propulsión: modelo mixto CODOG

Potencia:
• Gas: 46.648 CV
• Diésel: 12.000 CV

Dotación: 126 tripulantes

Indicativo de llamada radio: EBDD
IMO: 7718242
MMSI: 224771000

Juan C. Ortiz (FORO NAVAL)

GALERÍA FOTOGRÁFICA DE LA FRAGATA MÉNDEZ NÚÑEZ EN MÁLAGA

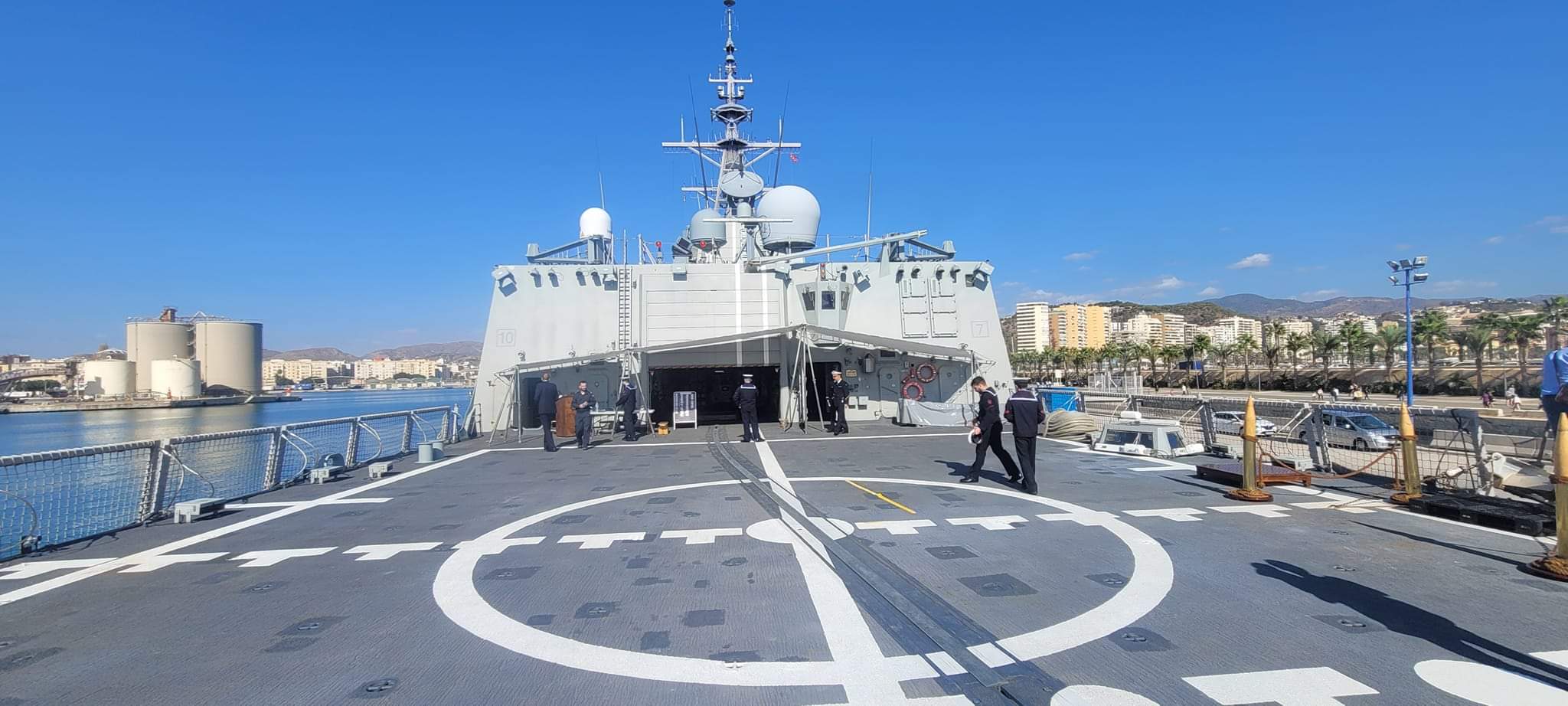

Cubierta de vuelo de la Méndez Núñez. Habitualmente opera con un helicóptero SH-60B LAMPS III Seahawk (FOTO: JuanCris)

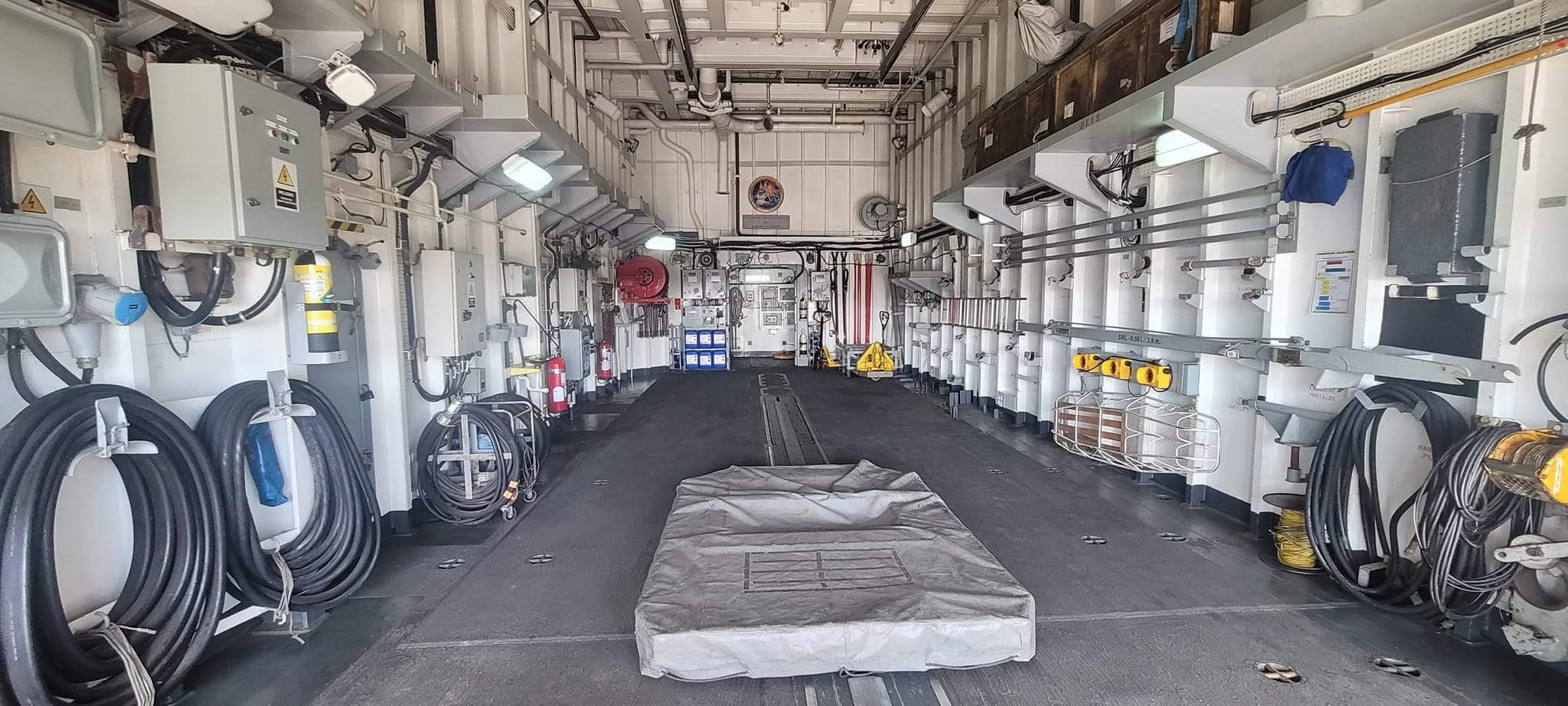

Vista del hangar de aeronaves. En esta ocasión el carrito RAST del sistema Bear Trap estaba cubierto con su funda (FOTO: JuanCris Ortiz)

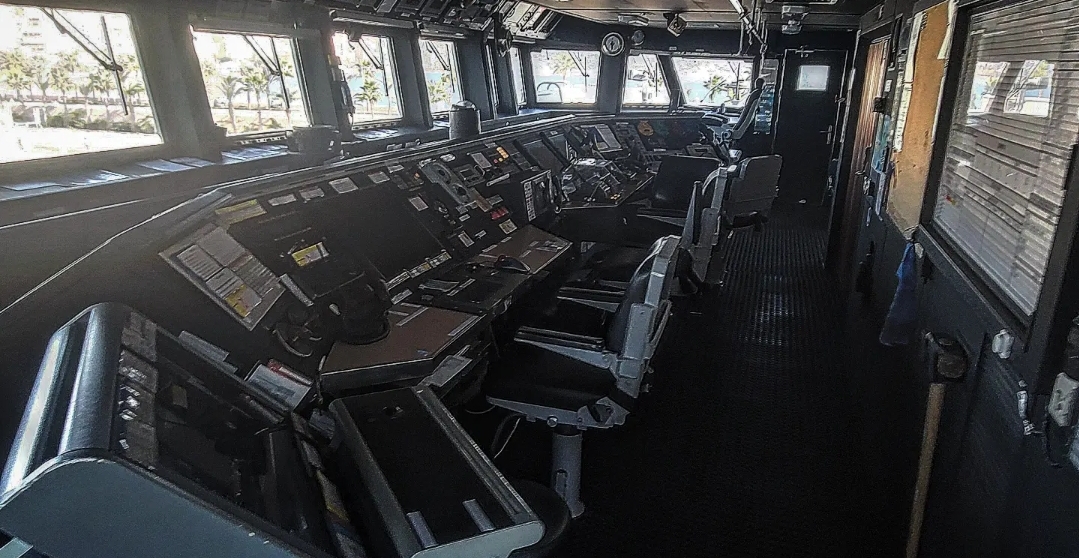

Puente de mando de la fragata Méndez Núñez F-104. Desde aquí se pilota y se lleva la navegación de la nave (FOTO: JuanCris Ortiz)
En ningún buque de la Armada falta una imagen de Ntrª Srª la Virgen del Carmen en el puente de mando. La Méndez Núñez no es una excepción (FOTO: JuanCris Ortiz)

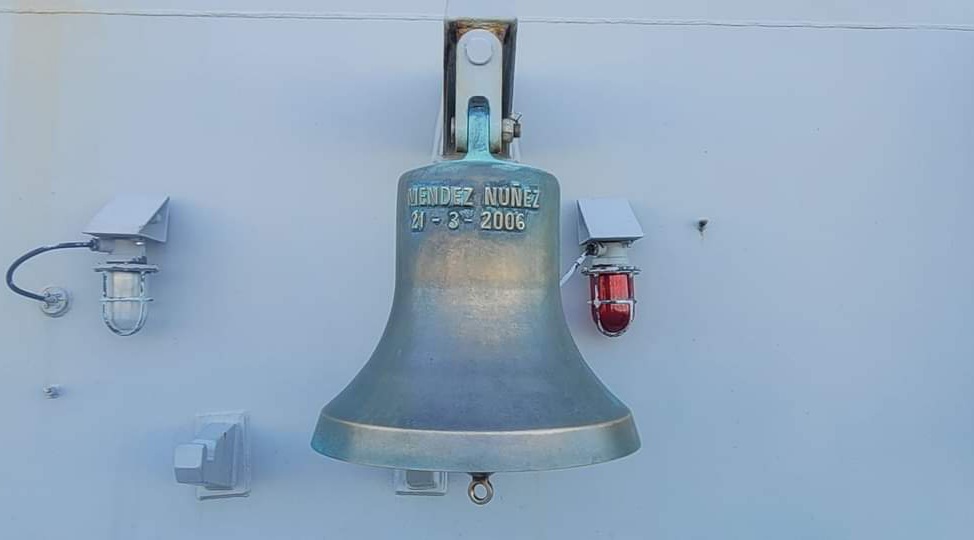

Como todo buque importante que se precie, la Méndez Nuñez tiene su tradicional campana de bronce, si bien ya no se tañe para anunciar las guardias y los avisos, excepto quizás en ocasiones solemnes (FOTO: JuanCris Ortiz)
Placa de bronce donde se indican las medidas principales de la fragata (FOTO: JuanCris Ortiz)
Metopa de bronce indicando que la fragata rinde homenaje al gran marino D. Casto Méndez Núñez, mencionando su famosa frase «más vale honra sin barcos que barcos sin honra» durante la Campaña del Pacífico (FOTO: JuanCris Ortiz)

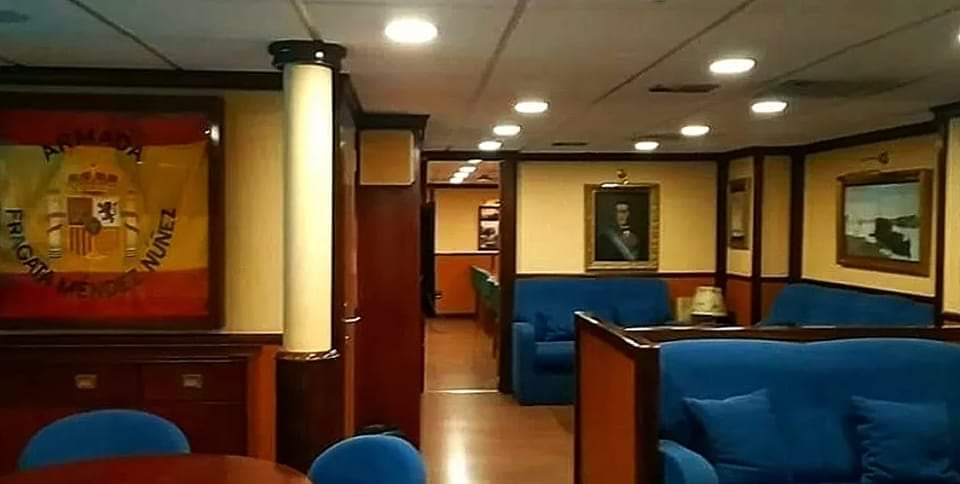

Cámara de Oficiales de la Méndez Núñez. Es uno de los espacios más confortables y acogedores de la fragata. En un mamparo se custodia expuesta la Bandera de Combate de la nave (FOTO: JuanCris Ortiz)
Sala de enfermería y quirófano. Aquí los especialistas sanitarios de la fragata pueden realizar intervenciones primarias y de emergencias médicas, triajes y curas. También dispone de una amplia farmacología. Su ubicación esta cerca de la cubierta de vuelo para facilitar un posible MEDEVAC con el helicóptero (FOTO: JuanCris Ortiz)
La seguridad y la protección tiene una gran importancia en los buques de la Armada. Camilla y trajes antiexposición frente al frío y la intemperie marina, listos para su uso inmediato en caso de necesidad (FOTO: JuanCris Ortiz)
Casi todos los buques importantes de la Armada disponen de equipamiento deportivo para estar en buena forma fisica y cuidar la salud a bordo (FOTO: JuanCris Orriz)
Torrotito ondeando en la proa de la fragata (FOTO: JuanCris Ortiz)

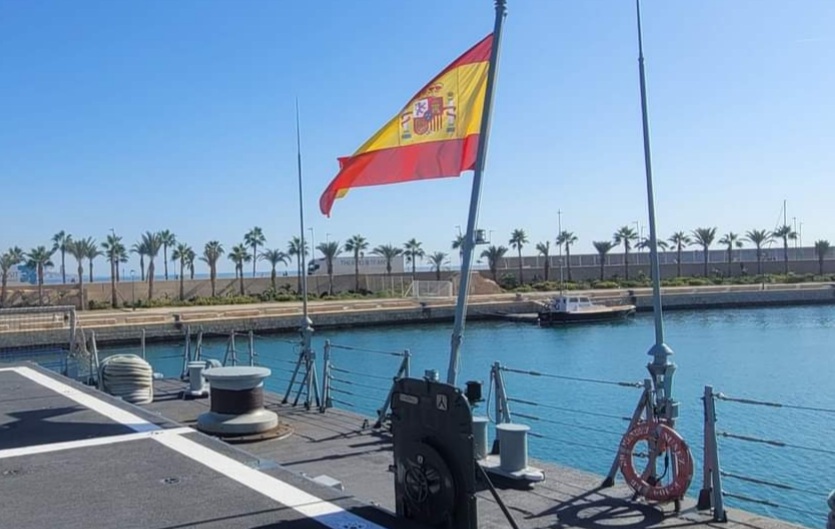

La bandera española ondea con la brisa malagueña en la popa de la Méndez Núñez (FOTO: JuanCris Ortiz)
Este año celebramos el 500 aniversario de la Primera Circunnavegación de la Historia, lograda por Juan Sebastián de Elcano. Por ese motivo todos los buques de la Armada lucen la bandera del Quinto Centenario. La fragata Méndez Núñez no podía ser menos… (FOTO: JuanCris Ortiz)
Al estar en aguas nacionales y no contemplarse ninguna posible amenaza, las ametralladoras Browning M2 de 12,70 mm del castillo de proa estaban desmontadas de sus afustes, que están dotados de manteletes blindados para proteger a sus sirvientes. Hay varios tinteros más como este repartidos por diferentes puntos de la fragata para defensa anti-HAS contra amenazas disimilares (FOTO: JuanCris Ortiz)
Embudo o toma del «probe» para la recepción de combustible mediante andarivel. Se emplea en las maniobras de reaprovisionamiento y petroléo en la mar desde otro buque, normalmente un AOR como el BAC Patiño (A-14) o el BAC Cantabria (A-15), que son auténticos multiplicadores de fuerza para la fragata al permitirle estar más tiempo operativa en la mar. (FOTO: JuanCris Ortiz)
Lancha semirigida RHIB Zodiak Hurricane en su pescante de babor, lista para ser arriada al agua en caso de que así se requiera. Normalmente se emplea para salvamento, busqueda y rescate, visita y registro de embarcaciones sospechosas e incluso evacuación, enlace y exploración. Realmente se trata de una embarcacion auxiliar muy versátil y realmente útil (FOTO: JuanCris Ortiz)

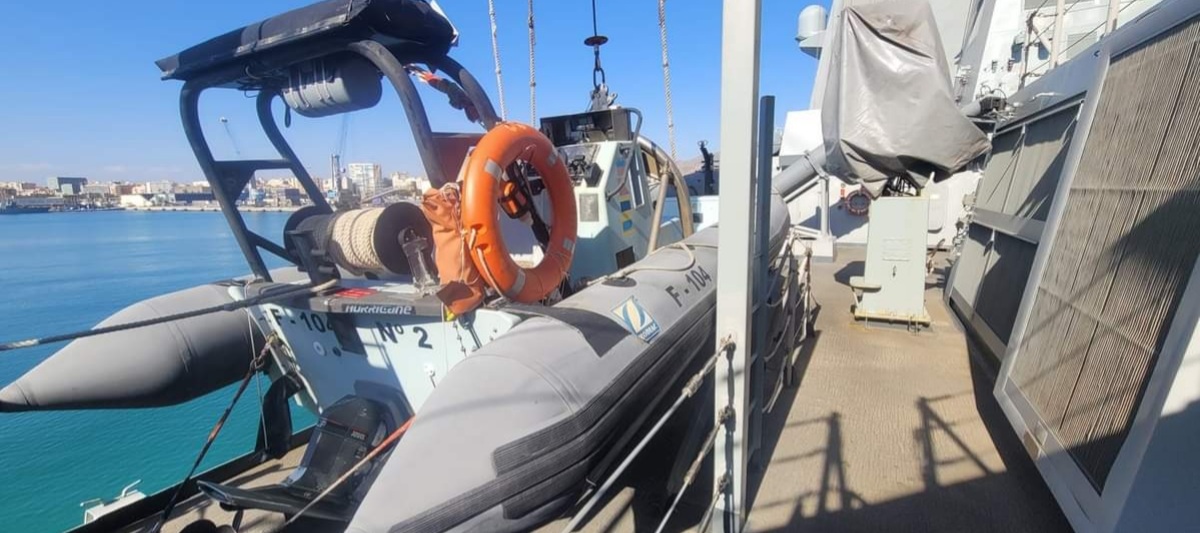

Vista de la canasta de misiles antibuque Harpoon y la lancha auxiliar RHIB de la banda de estribor de la fragata (FOTO: JuanCris Ortiz)

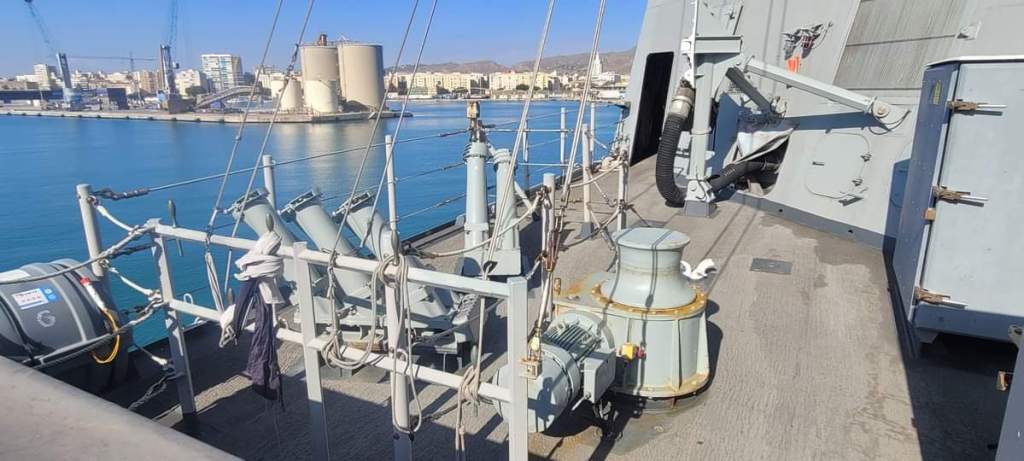

Vista de los morteros lanzachaff usados como contramedidas frente a misiles atacantes y la toma «probe» para reabastecimiento de combustible en la mar en la banda de babor de la fragata (FOTO: JuanCris Ortiz)

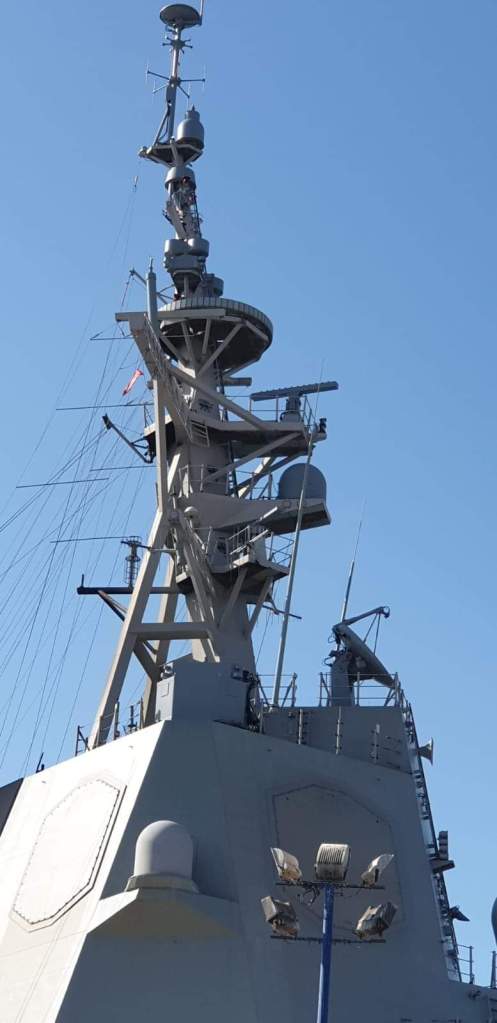

En la superestructura sobre el puente se reparten la mayoría de los diferentes sensores y antenas de comunicaciones y guerra electrónica, incluyendo el mástil principal y destacando los característicos paneles del radar SPY-1D del sistema AEGIS (FOTO: JuanCris Ortiz)

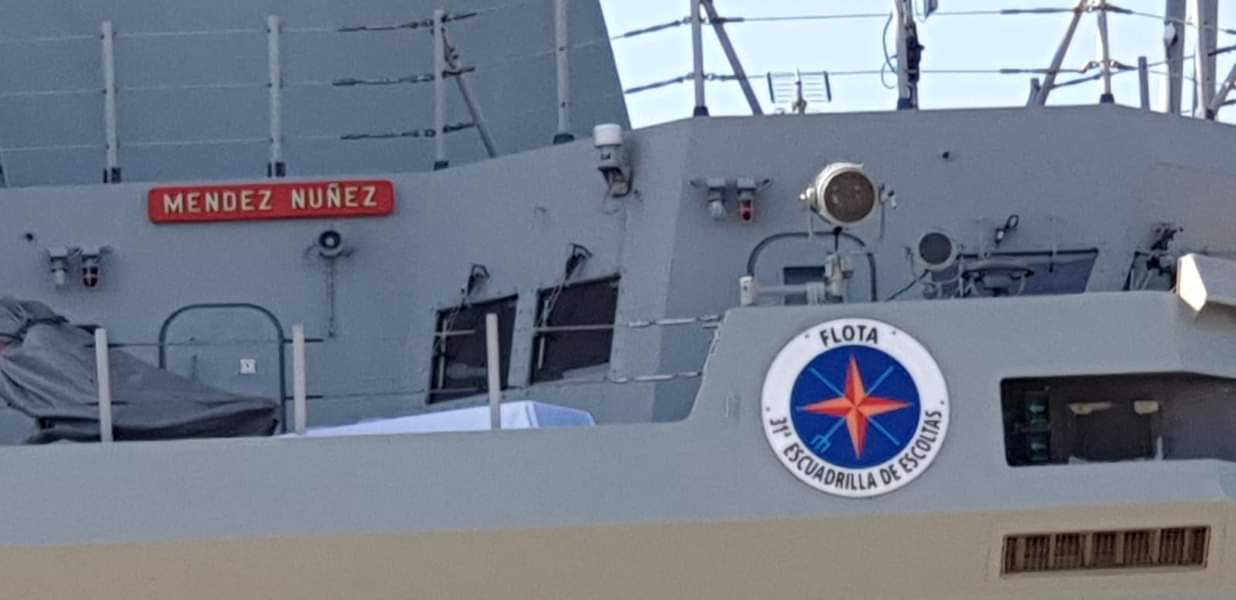

Roel identificativo de la 31ª Escuadrilla de Escoltas, a la que pertenece la Méndez Núñez, con base en el Arsenal de Ferrol (FOTO: Armada)
La chimenea proel de las cuatro primeras fragatas F-100 tienen una visera acoplada en la salida de gases para evitar que la carboncilla pueda depositarse sobre los paneles en fase popeles del radar Spy-1D e interfiera en sus excelentes prestaciones (FOTO: JuanCris Ortiz)

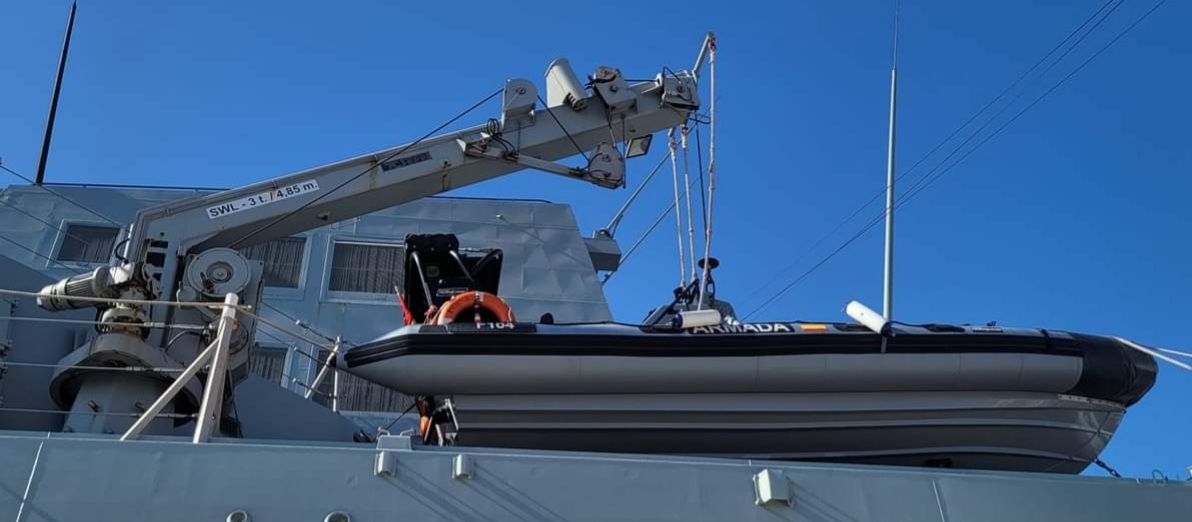

Lancha auxiliar RHIB Zodiak Hurricane estibada en la banda de estribor. Observar su pluma de arriado y recuperación (FOTO: JuanCris Ortiz)

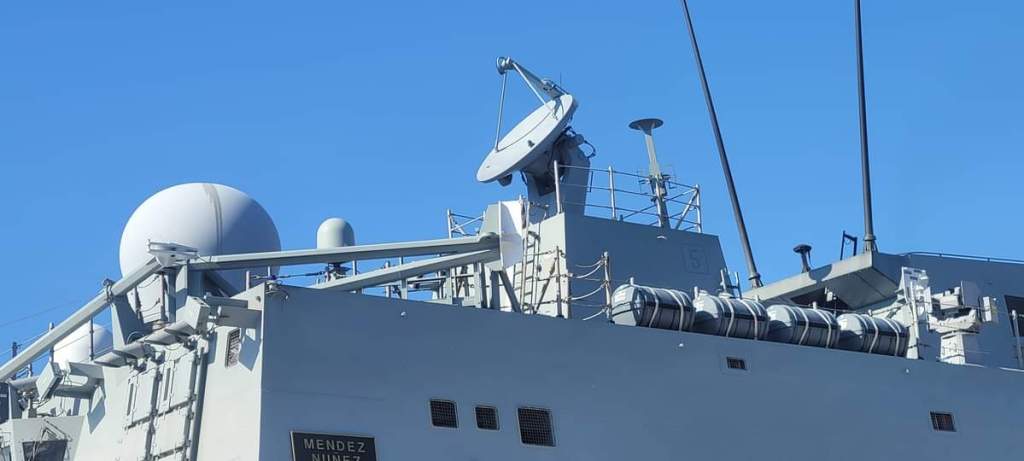

Vista de una de los dos antenas de radar de dirección de tiro modelo AN/SPG-62 FCR para el guiado terminal de misiles antiáéreos /anti-misiles. También se puede observar un domo de comunicaciones satelitales sobre el techo del hangar (FOTO: JuanCris Ortiz)

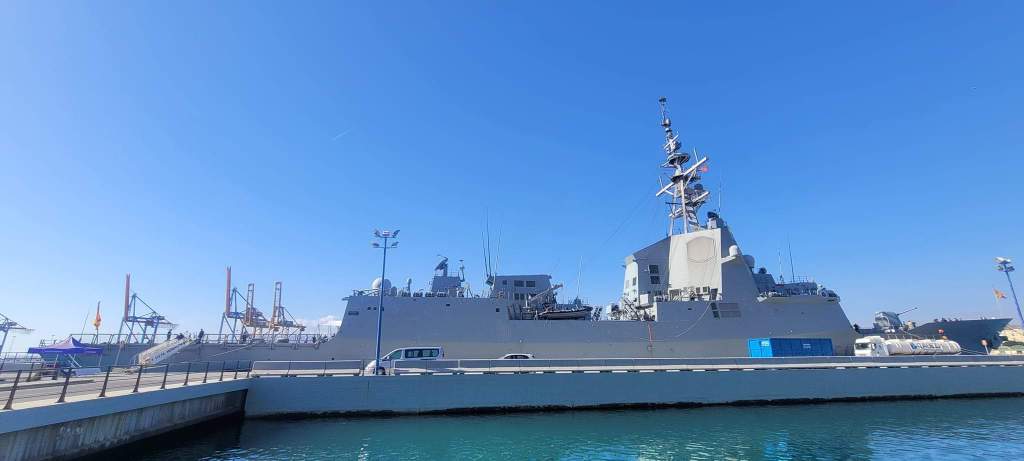

La Méndez Núñez atracada en el muelle Adosado del Dique de Levante (FOTO: JuanCris Ortiz)

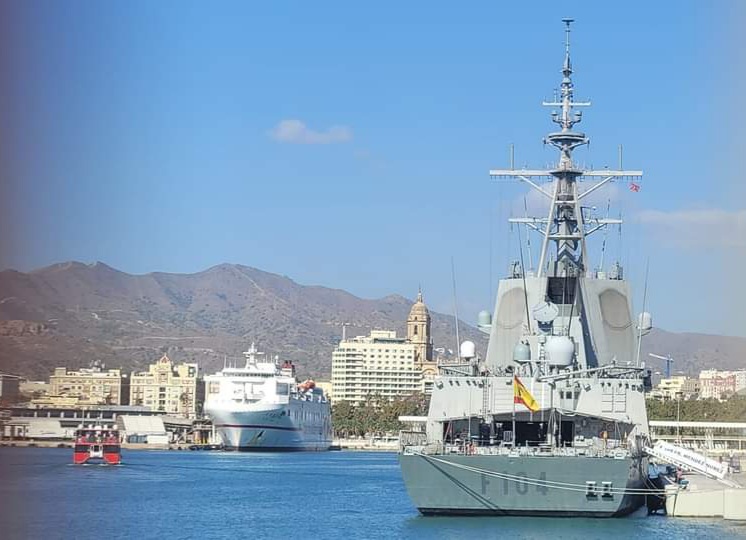

Vista de la popa de la Méndez Núñez en el Puerto de Málaga. A la izquierda vemos el ferry Juan J. Sister de la Trasmediterránea que conecta Málaga con Melilla. Al fondo de puede ver la única torre-campanario de «La Manquita», que es la Catedral de Málaga (FOTO: JuanCris Ortiz)
